AutoCAD ile 3 görünüş çıkarma-2

Daha önce 2 Mayıs 2007 Tarihinde AutoCAD 2007 kullanarak "AutoCAD ile 3 Görünüş Çıkarma" başlıklı bir yazı yayınlamıştım. Orada FLATSHOT komutu ile 3D parçanın 3 görünüşü ve izometrik görünüşü çıkarılmıştı.

Zaman geçtikçe AutoCAD her yıl yeni bir sürümü piyasaya sundu.
Her yeni sürüm yeniliklerle geldi.
Son sürümlerde görünüş çıkarma konusuna el atıp geliştirmişler daha kolay ve hızlı bir şekilde istenilen görünüşler elde edilebiliyor.

Aslında bu yeni özellikler katı model oluşturan diğer programlarda çok eskiden beridir vardı. Örneğin SolidWorks.

Konuyu bir 3D katı model örneği ile uygulayacağız. Örnek aşağıda:


Aşağıdaki işlemler AutoCAD 2015 ile uygulanmıştır.
Parçamız hazırsa görünüş çıkarmaya geçebiliriz.
Model sayfası yanındaki Layout1'i tıklayıp Layout1 sayfasına geçin.


Katı modelimiz bir port içinde görünecek.
Bu port görüntüsüne ihtiyacımız olmayacak.
Çerçevesini tıklayarak seçili hale getirin ve DELETE tuşu ile silin. Böylece temiz bir sayfa elde edeceğiz.

İsterseniz PAGESETUP komutu ile sayfa ayarlarını (boyut, yönelim, yazıcı, ... vs) yapabilirsiniz.
Burada bu konuya girmiyorum detaylı olduğu için ayrı bir yazı gerektirir.

Görünüşleri oluşturma
Ribbon menüden LAYOUT tıklayın. Menü altında CREATE VIEW grubunda BASE altında From Model Space ve From Inventor göreceksiniz.

From Inventor seçeneği Autodesk Inventor programı ile üretilmiş katı modelden görünüş çıkarmak içindir. Konumuz bununla ilgili değil. Bize gerekli olan From Model Space

From Model Space'i tıklayın.
(Komut satırından girmek isterseniz: VIEWBASE / Model Space)

Komutu verdiğimizde fare imleci üzerinde parçanın ÖN görünüşü belirecektir. Ayrıca RIBBON menüde bu komut ile ilgili verilebilecek ayarları içeren Drawing View Creation belirecektir.

Varsayılan olarak ilk yerleştirilecek görünüş FRONT yani ÖN seçili geldi.
İsterseniz değiştirilebilir. Ancak gerek yok.

Görünüşün kağıt üzerindeki ölçeği 1:2 olarak seçili geldi. Bu da değiştirilebilir ancak bunlar sonradan da değiştirilebileceği için şu an herhangi bir ayar değişikli yapmadan kağıt üzerinde ÖN görünüşün yerleşeceği yeri tıklıyoruz.

Tıkladığımızda görünüş ayarları ilgili bir menü belirecek.

Şimdilik bir ayar yapmayacağız. Seçenek eXit 'de iken ENTER'e basın ya da eXit 'i tıklayın.

Fareyi aşağı doğru sürükleyin. Aşağıda fare imlecinde ÜST görünüş belirecek bunu ön görünüşle arasında biraz boşluk bırakarak yerleştirin(tıklayın) Üst görünüşün ön görünüşle hizalı olduğunu fark edeceksiniz.

Şimdi fareyi ön görünüşün sağına sürükleyin. Fare imlecinde YAN görünüş belirecek bunu ön görünüşle arasında biraz boşluk bırakarak yerleştirin(tıklayın)

Fareyi Yan görünüş altına sürükleyin. İzometrik görünüş belirecek. Bunu da tıklayarak uygun şekilde konumlandırın.

Aynı yöntemle parçanın diğer açılardan görünüşleri de elde edilebilir (ALT, SAĞ, ARKA ve diğer açılı izometrik görünüşler)

Şimdilik ÖN, ÜST, YAN ve İZOMETRİK görünüşler yeterli.
ENTERE basarak komutu sonlandıralım. Komut sonlandığında belirlediğimiz yerlerde çizgilerden oluşan görünüşler oluşacak.

Oluşan herbir görünüş dinamik bloklara benzer ancak dinamik blok değil. Görünüş seçilip silinebilir, taşınabilir (taşınırken hizalı görünün hizasını bozmadığına dikkat ediniz.)

Seçili görünüşün menü simgesi tıklanarak görünüm ölçeği değiştirilebilir.

Görünüşün görünmez köşe çizgileri gizlenebilir. Örneğimizde İzometrik görünüşte görünmez köşeleri belirtilen kesik çizgiler görülüyor. Normalde buna ihtiyaç duyulmaz.

Biz de bu çizgileri iptal edelim.
İzometrik görünüşü tıklayıp seçin.
Seçili iken ribbon menüden Edit View tıklayın (Ya da sağ tıklayın / Edit View)

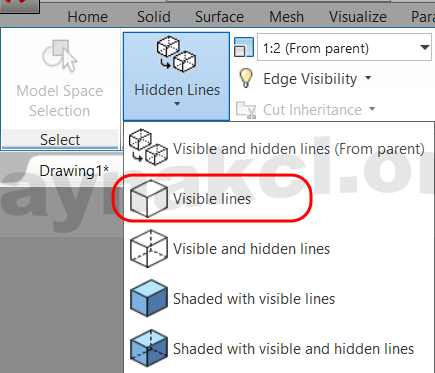

Edit View'e girdikten sonra Ribbon menü Drawing View Editor çıkacak. Burada Appearance'da Hidden Lines altında Visible Lines seçin

ENTER ile (ya da Ribbon menüde OK ile) komutu sonlandırın.
Son durum aşağıdaki gibi olacak. İzometrik görünüşün görünmez köşe çizgileri iptal edildi.
Diğer görünüşlerin de görünmez köşe çizgileri aynı şekilde iptal edilebilir ancak buna gerek yok.

Şimdi, küçük bir sorun var gibi. Değil mi?

İzometrik görünüşte kavisli yüzey ile düz yüzey birleşme köşelerini belirten teğet çizgiler var. Bunları iptal etmek istersek yine görünüş seçilir ve Edit View'e girilir(Sağ tıkla / Edit View)

Ribbon menüde Edge Visibility altında Tangent edges seçeneğini iptal edin. Ribbon menüde OK tıklayarak komutu sonlandırın.

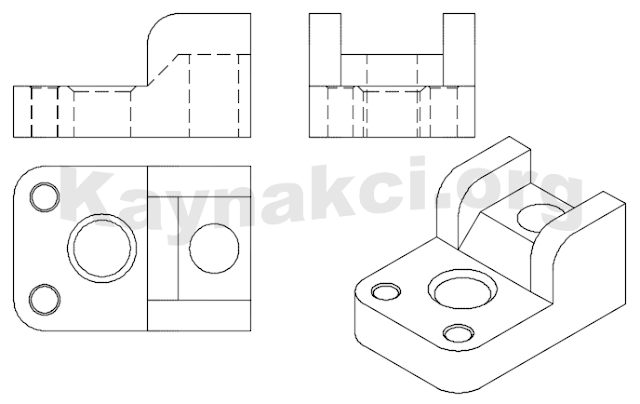

En son durum aşağıdaki gibidir.

İşte bu kadar. Görünüş çıkarmak ne kadar kolay değil mi?
Teknik resim dersinde kan ter içinde görünüş çıkaranlar anlar ancak bu kolaylık durumunu.

Gördüğünüz gibi AutoCAD önceki görünüş çıkarma komutlarına (SOLVIEW, SOLDRAW, FLATSHOT) göre çağ atlamış durumda.

Yazı tüm eleştirilere açıktır. Eleştirileri ve düşüncelerinizi aşağıdaki yorum kısmına ekleyebilirsiniz.

Yazının sonraki bölümünde kesit görünüş çizmeyi açıklayacağım. Takipte olun.
